MESIN CARNOT DAN MESIN PENDINGIN

MESIN CARNOT DAN MESIN PENDINGIN

MESIN CARNOT Berdasarkan Hukum Termodinamika I, Kalor yang siderap oleh sistem dapat menyebabkan gas melakukan usaha. Berdasarkan prinsip ini, dimungkinkan untuk merancang suatu mesin kalor yang dapat mengubah kalor (energy panas) menjadi kerja atau usaha. Mesin tersebut dinamakan Mesin Carnot.

Proses a-b  dan proses c-d adalah proses isotermik Proses b-c  dan proses d-a adalah proses adiabatic Mesin carnot bekerja berdasarkan proses termodinamika yang terdiri atas dua proses isotermik dan dua proses adiabatic. Prinsip mesin carnot digambarkan dalam grafik p – V dan membentuk siklus carnot. Perhatikan siklus carnot seperti pada gambar. a. Proses A-B, disebut pemuaian isotermik pada suhu konstan T1. Kalor Q1 diberikan kepada sistem sehingga gas mengembang atau memuai dan melakukan usaha. b. Proses B – C, disebut pemuaian adiabatic. Suhu sistem berubah dari T1 menjadi T2 dan gas melakukan usaha dari perubahan energy dalam sistem. c. Proses C – D, disebut penyusunan isotermik pada suhu konstan T2, Kalor Q2 dilepaskan dari sistem kelingkungan sehingga gas menyusut dan usaha dilakukan kepada sistem. d. Proses D –A, disebut penyusutan Adiabatik. Suhu sistem berkurang dari T2 menjadi T1 dan usaha dilakukan kepada gas. Karena tidak ada perubahan suhu yang terjadi pada keseluruhan siklus, perubahan energy dalam sama dengan nol. Jadi, usaha W yang dilakukan oleh mesin dalam keseluruhan siklus adalah selisih kalor yang diberikan kedalam sistem Q1 dengan kalor yang dilepaskan Q2.

                                                      W = Q1 – Q2

Efisiensi Mesin Carnot

Mesin kalor mengubah kalor menjadi usaha. Efisiensi mesin kalor menggambarkan seberapa efektif usaha dihasilkan dari kalor yang diserap oleh sistem. Efisiensi η dinyatakan sebagai perbandingan antara usaha W yang dilakukan dengan kalor yang diserap Q1 oleh sistem.

   h =      w/Q1 = (Q1 – Q2)/Q1 = 1- Q2/Q1

Karena, Q2/Q1=T2/T1 maka

   h = 1- T2/T1 dimana T2 = Suhu reservoir tinggi dan T1 = Suhu reservoir rendah.. CONTOH SOAL Sebuah mesin Carnot bekerja diantara suhu 107oC dan 487oC. Jika mesin tersebut menyerap kalor 800 joule, tentukan jumlah kalor yang dibuang dalam joule! Penyelesaian : Diketahui : T1 = (487 + 273) K = 760 K

         T2 =(107 + 273)K = 380 K

      Q1 = 800 joule Ditanya : Q2 ?

 Jawab  :     h = 1- Q2/Q1 = 1 – T2/T1

        800 =(380/760)Q2  = 400 J

MESIN PENDINGIN

Prinsip dasar mesin pendingin berlawanan dengan mesin kalor. Mesin pendingin pada dasarnya mengambil (melepaskan) kalor dari sistem ke lingkungan atau memindahkan kalor dari reservoir dingin ke reservoir panas. Usaha diperlukan atau dikerjakan pada sistem agar mekanisme ini dapat berlangsung.



     Pada mesin pendingin berlaku usaha atau kerja dilakukan atau dikerjakan kepada sistem agar kalor dapat dipindahkan atau mengalir dari reservoir suhu rendah ke reservoir suhu tinggi. Jadi usaha W yang dilakukan kepada sistem adalah selisih kalor yang diserap di reservoir suhu rendah Q2 dengan kalor yang dilepaskan di reservoir suhu tinggi

 Q1. W = Q1 – Q2

    Berbeda dengan mesin kalor yang dinilai berdasarkan efisiensinya, kinerja mesin pendingin dinilai berdasarkan efisiensinya, kinerja mesin pendingin dinilai berdasarkan nilai koefisien kinerjanya. Koefisien kinerja Cp adalah perbandingan antara kalor yang diserap di reservoir suhu rendah dan usaha yang dikerjakan.

             Cp = Q2/W = Q2/(Q1 – Q2) = T2/(T1 – T2) Copy and WIN : http://bit.ly/copynwin Copy and WIN : http://bit.ly/copynwin

Copy and WIN : http://bit.ly/copynwin

Contoh soal dan pembahasan Fisika Termodinamika

Soal No. 1
Suatu gas memiliki volume awal 2,0 m3 dipanaskan dengan kondisi isobaris hingga volume akhirnya menjadi 4,5 m3. Jika tekanan gas adalah 2 atm, tentukan usaha luar gas tersebut!
(1 atm = 1,01 x 105 Pa)

Pembahasan
Data :
V2 = 4,5 m3
V1 = 2,0 m3
P = 2 atm = 2,02 x 105 Pa
Isobaris → Tekanan Tetap

W = P (ΔV)
W = P(V2 − V1)
W = 2,02 x 105 (4,5 − 2,0) = 5,05 x 105 joule

Soal No. 2
1,5 m3 gas helium yang bersuhu 27oC dipanaskan secara isobarik sampai 87oC. Jika tekanan gas helium 2 x 105 N/m2 , gas helium melakukan usaha luar sebesar....
A. 60 kJ
B. 120 kJ
C. 280 kJ
D. 480 kJ
E. 660 kJ
(Sumber Soal : UMPTN 1995)

Pembahasan
Data :
V1 = 1,5 m3
T1 = 27oC = 300 K
T2 = 87oC = 360 K
P = 2 x 105 N/m2

W = PΔV
Mencari V2 :
V2/T2 = V1/T1
V2 = ( V1/T1 ) x T2 = ( 1,5/300 ) x 360 = 1,8 m3
W = PΔV = 2 x 105(1,8 − 1,5) = 0,6 x 105 = 60 x 103 = 60 kJ

Soal No. 3
2000/693 mol gas helium pada suhu tetap 27oC mengalami perubahan volume dari 2,5 liter menjadi 5 liter. Jika R = 8,314 J/mol K dan ln 2 = 0,693 tentukan usaha yang dilakukan gas helium!

Pembahasan
Data :
n = 2000/693 mol
V2 = 5 L
V1 = 2,5 L
T = 27oC = 300 K

Usaha yang dilakukan gas :
W = nRT ln (V2 / V1)
W = (2000/693 mol) ( 8,314 J/mol K)(300 K) ln ( 5 L / 2,5 L )
W = (2000/693) (8,314) (300) (0,693) = 4988,4 joule

Soal No. 4
Mesin Carnot bekerja pada suhu tinggi 600 K, untuk menghasilkan kerja mekanik. Jika mesin menyerap kalor 600 J dengan suhu rendah 400 K, maka usaha yang dihasilkan adalah....
A. 120 J
B. 124 J
C. 135 J
D. 148 J
E. 200 J
(Sumber Soal : UN Fisika 2009 P04 No. 18)

Pembahasan
η = ( 1 − Tr / Tt ) x 100 %
Hilangkan saja 100% untuk memudahkan perhitungan :
η = ( 1 − 400/600) = 1/3
η = ( W / Q1 )
1/3 = W/600
W = 200 J

Soal No. 5
Diagram P−V dari gas helium yang mengalami proses termodinamika ditunjukkan seperti gambar berikut!



Usaha yang dilakukan gas helium pada proses ABC sebesar....
A. 660 kJ
B. 400 kJ
C. 280 kJ
D. 120 kJ
E. 60 kJ
(Sumber Soal : UN Fisika 2010 P04 No. 17)

Pembahasan
WAC = WAB + WBC
WAC = 0 + (2 x 105)(3,5 − 1,5) = 4 x 105 = 400 kJ

Soal No. 6
Suatu mesin Carnot, jika reservoir panasnya bersuhu 400 K akan mempunyai efisiensi 40%. Jika reservoir panasnya bersuhu 640 K, efisiensinya.....%
A. 50,0
B. 52,5
C. 57,0
D. 62,5
E. 64,0
(Sumber Soal : SPMB 2004)

Pembahasan
Data pertama:
η = 40% = 4 / 10
Tt = 400 K
Cari terlebih dahulu suhu rendahnya (Tr) hilangkan 100 % untuk mempermudah perhitungan:
η = 1 − (Tr/Tt)
4 / 10 = 1 − (Tr/400)
(Tr/400) = 6 / 10
Tr = 240 K

Data kedua :
Tt = 640 K
Tr = 240 K (dari hasil perhitungan pertama)
η = ( 1 − Tr/Tt) x 100%
η = ( 1 − 240/640) x 100%
η = ( 5 / 8 ) x 100% = 62,5%

Soal No. 7
Sebuah mesin Carnot yang menggunakan reservoir suhu tinggi bersuhu 800 K mempunyai efisiensi sebesar 40%. Agar efisiensinya naik menjadi 50%, maka suhu reservoir suhu tinggi dinaikkan menjadi....(UMPTN 90)
A. 900 K
B. 960 K
C. 1000 K
D. 1180 K
E. 1600 K

Pembahasan
Rumus efisiensi (tanpa %)

Data dari Efisiensi pertama,
Tt = 800 K
η = 40% = 0,4 → (1 − η) = 0,6

Dari sini diperoleh suhu rendah Tr


Dari data efisiensi kedua,
η = 50% = 0,5 → (1 − η) = 0,5
Tr = 480 K

Suhu tingginya:


Soal No. 8
Sebuah mesin Carnot bekerja pada pada suhu tinggi 627°C memiliki efisiensi 50%. Agar efisiensi maksimumnya naik menjadi 70% pada suhu rendah yang tetap, maka suhu tingginya harus dinaikkan menjadi....
A. 1500°C
B. 1227°C
C. 1127°C
D. 1073°C
E. 927°C

Soal No. 9
Perhatikan gambar berikut ini!



Jika kalor yang diserap reservoir suhu tinggi adalah 1200 joule, tentukan :
a) Efisiensi mesin Carnot
b) Usaha mesin Carnot
c) Perbandingan kalor yang dibuang di suhu rendah dengan usaha yang dilakukan mesin Carnot
d) Jenis proses ab, bc, cd dan da

Pembahasan
a) Efisiensi mesin Carnot
Data :
Tt = 227oC = 500 K
Tr = 27oC = 300 K
η = ( 1 − Tr/Tt) x 100%
η = ( 1 − 300/500) x 100% = 40%
b) Usaha mesin Carnot
η = W/Q1
4/10 = W/1200
W = 480 joule
c) Perbandingan kalor yang dibuang di suhu rendah dengan usaha yang dilakukan mesin Carnot
Q2 = Q1 − W = 1200 − 480 = 720 joule
Q2 : W = 720 : 480 = 9 : 6 = 3 : 2

d) Jenis proses ab, bc, cd dan da
ab → pemuaian isotermis (volume gas bertambah, suhu gas tetap)
bc → pemuaian adiabatis (volume gas bertambah, suhu gas turun)
cd → pemampatan isotermal (volume gas berkurang, suhu gas tetap)
da → pemampatan adiabatis (volume gas berkurang, suhu gas naik)
Soal No. 10
Sejumlah gas ideal mengalami proses seperti gambar berikut.



Proses yang menggambarkan adiabatis dan isokhorik berturut-turut ditunjukkan pada nomor...(UN Fisika 2013)
A. 1 – 2 dan 3 – 4
B. 1 – 2 dan 4 – 5
C. 2 – 3 dan 1 – 2
D. 2 – 3 dan 1 – 2
E. 2 – 3 dan 3 – 4

Pembahasan
Adiabatis : proses dimana tidak ada kalor masuk atau keluar. Ciri garisnya melengkung curam. Seperti garis 2 - 3.

Isokhorik : proses pada volume tetap. Garisnya yang tegak lurus sumbu V. Bisa 5 - 1, juga 3 - 4.

Pilihan yang ada sesuai adiabatis dan isokhoris adalah 2 - 3 dan 3 - 4.

Soal No. 11



Suatu gas ideal mengalami proses siklus seperti pada gambar P − V di atas. Kerja yang dihasilkan pada proses siklus ini adalah....kilojoule.
A. 200
B. 400
C. 600
D. 800
E. 1000

Pembahasan
W = Usaha (kerja) = Luas kurva siklus = Luas bidang abcda
W = ab x bc
W = 2 x (2 x 105) = 400 kilojoule

Soal No. 12
Suatu pesawat pendingin Carnot mempunyai koefisien kinerja 6,5. Jika reservoir yang tinggi 27°C, maka reservoir yang bersuhu rendah adalah....
A. −5 °C
B. −8 °C
C. −10 °C
D. −12 °C
E. −13 °C
(Dari soal Soal UMPTN 1994)

Pembahasan
Data dari soal adalah:
Tt = 27°C = 27 + 273 = 300 K
Cp = 6,5
Tr = .....

Dari rumus koefisien performansi mesin atau pesawat pendingin:



Dimana
Cp = koefisien performansi
Tt = suhu tinggi (Kelvin)
Tr = suhu rendah (Kelvin)

Masuk datanya:

Soal No. 13
Sebuah mesin pendingin memiliki reservoir suhu rendah sebesar −15°C. Jika selisih suhu antara reservoir suhu tinggi dan suhu rendahnya sebesar 40°C, tentukan koefisien performansi mesin tersebut!

Pembahasan
Data mesin
Tr = − 15°C = (− 15 + 273) K = 258 K
Tt − Tr = 40°C
Cp =....



Soal No. 14
Sebuah kulkas memiliki suhu rendah − 13°C dan suhu tinggi 27°C. Jika kalor yang dipindahkan dari reservoir suhu rendah adalah 1300 joule, tentukan usaha yang diperlukan kulkas!

Pembahasan
Data mesin pendingin
Tr = − 13°C = (− 13 + 273) K = 260 K
Tt = 27°C = 300 K
Qr = 1300 j
W = ....

Rumus koefisien performansi jika diketahui usaha dan kalor



Dimana
W = usaha yang diperlukan untuk memindahkan kalor dari suhu rendah
Qr = kalor yang dipindahkan dari suhu rendah

Sehingga jika digabung dengan rumus dari no sebelumnya diperoleh:

 Contoh soal dan pembahasan Fisika Termodinamika

Soal No. 1
Suatu gas memiliki volume awal 2,0 m3 dipanaskan dengan kondisi isobaris hingga volume akhirnya menjadi 4,5 m3. Jika tekanan gas adalah 2 atm, tentukan usaha luar gas tersebut!
(1 atm = 1,01 x 105 Pa)

Pembahasan
Data :
V2 = 4,5 m3
V1 = 2,0 m3
P = 2 atm = 2,02 x 105 Pa
Isobaris → Tekanan Tetap

W = P (ΔV)
W = P(V2 − V1)
W = 2,02 x 105 (4,5 − 2,0) = 5,05 x 105 joule

Soal No. 2
1,5 m3 gas helium yang bersuhu 27oC dipanaskan secara isobarik sampai 87oC. Jika tekanan gas helium 2 x 105 N/m2 , gas helium melakukan usaha luar sebesar....
A. 60 kJ
B. 120 kJ
C. 280 kJ
D. 480 kJ
E. 660 kJ
(Sumber Soal : UMPTN 1995)

Pembahasan
Data :
V1 = 1,5 m3
T1 = 27oC = 300 K
T2 = 87oC = 360 K
P = 2 x 105 N/m2

W = PΔV
Mencari V2 :
V2/T2 = V1/T1
V2 = ( V1/T1 ) x T2 = ( 1,5/300 ) x 360 = 1,8 m3
W = PΔV = 2 x 105(1,8 − 1,5) = 0,6 x 105 = 60 x 103 = 60 kJ

Soal No. 3
2000/693 mol gas helium pada suhu tetap 27oC mengalami perubahan volume dari 2,5 liter menjadi 5 liter. Jika R = 8,314 J/mol K dan ln 2 = 0,693 tentukan usaha yang dilakukan gas helium!

Pembahasan
Data :
n = 2000/693 mol
V2 = 5 L
V1 = 2,5 L
T = 27oC = 300 K

Usaha yang dilakukan gas :
W = nRT ln (V2 / V1)
W = (2000/693 mol) ( 8,314 J/mol K)(300 K) ln ( 5 L / 2,5 L )
W = (2000/693) (8,314) (300) (0,693) = 4988,4 joule

Soal No. 4
Mesin Carnot bekerja pada suhu tinggi 600 K, untuk menghasilkan kerja mekanik. Jika mesin menyerap kalor 600 J dengan suhu rendah 400 K, maka usaha yang dihasilkan adalah....
A. 120 J
B. 124 J
C. 135 J
D. 148 J
E. 200 J
(Sumber Soal : UN Fisika 2009 P04 No. 18)

Pembahasan
η = ( 1 − Tr / Tt ) x 100 %
Hilangkan saja 100% untuk memudahkan perhitungan :
η = ( 1 − 400/600) = 1/3
η = ( W / Q1 )
1/3 = W/600
W = 200 J

Soal No. 5
Diagram P−V dari gas helium yang mengalami proses termodinamika ditunjukkan seperti gambar berikut!



Usaha yang dilakukan gas helium pada proses ABC sebesar....
A. 660 kJ
B. 400 kJ
C. 280 kJ
D. 120 kJ
E. 60 kJ
(Sumber Soal : UN Fisika 2010 P04 No. 17)

Pembahasan
WAC = WAB + WBC
WAC = 0 + (2 x 105)(3,5 − 1,5) = 4 x 105 = 400 kJ

Soal No. 6
Suatu mesin Carnot, jika reservoir panasnya bersuhu 400 K akan mempunyai efisiensi 40%. Jika reservoir panasnya bersuhu 640 K, efisiensinya.....%
A. 50,0
B. 52,5
C. 57,0
D. 62,5
E. 64,0
(Sumber Soal : SPMB 2004)

Pembahasan
Data pertama:
η = 40% = 4 / 10
Tt = 400 K
Cari terlebih dahulu suhu rendahnya (Tr) hilangkan 100 % untuk mempermudah perhitungan:
η = 1 − (Tr/Tt)
4 / 10 = 1 − (Tr/400)
(Tr/400) = 6 / 10
Tr = 240 K

Data kedua :
Tt = 640 K
Tr = 240 K (dari hasil perhitungan pertama)
η = ( 1 − Tr/Tt) x 100%
η = ( 1 − 240/640) x 100%
η = ( 5 / 8 ) x 100% = 62,5%

Soal No. 7
Sebuah mesin Carnot yang menggunakan reservoir suhu tinggi bersuhu 800 K mempunyai efisiensi sebesar 40%. Agar efisiensinya naik menjadi 50%, maka suhu reservoir suhu tinggi dinaikkan menjadi....(UMPTN 90)
A. 900 K
B. 960 K
C. 1000 K
D. 1180 K
E. 1600 K

Pembahasan
Rumus efisiensi (tanpa %)

Data dari Efisiensi pertama,
Tt = 800 K
η = 40% = 0,4 → (1 − η) = 0,6

Dari sini diperoleh suhu rendah Tr


Dari data efisiensi kedua,
η = 50% = 0,5 → (1 − η) = 0,5
Tr = 480 K

Suhu tingginya:


Soal No. 8
Sebuah mesin Carnot bekerja pada pada suhu tinggi 627°C memiliki efisiensi 50%. Agar efisiensi maksimumnya naik menjadi 70% pada suhu rendah yang tetap, maka suhu tingginya harus dinaikkan menjadi....
A. 1500°C
B. 1227°C
C. 1127°C
D. 1073°C
E. 927°C

Soal No. 9
Perhatikan gambar berikut ini!



Jika kalor yang diserap reservoir suhu tinggi adalah 1200 joule, tentukan :
a) Efisiensi mesin Carnot
b) Usaha mesin Carnot
c) Perbandingan kalor yang dibuang di suhu rendah dengan usaha yang dilakukan mesin Carnot
d) Jenis proses ab, bc, cd dan da

Pembahasan
a) Efisiensi mesin Carnot
Data :
Tt = 227oC = 500 K
Tr = 27oC = 300 K
η = ( 1 − Tr/Tt) x 100%
η = ( 1 − 300/500) x 100% = 40%
b) Usaha mesin Carnot
η = W/Q1
4/10 = W/1200
W = 480 joule
c) Perbandingan kalor yang dibuang di suhu rendah dengan usaha yang dilakukan mesin Carnot
Q2 = Q1 − W = 1200 − 480 = 720 joule
Q2 : W = 720 : 480 = 9 : 6 = 3 : 2

d) Jenis proses ab, bc, cd dan da
ab → pemuaian isotermis (volume gas bertambah, suhu gas tetap)
bc → pemuaian adiabatis (volume gas bertambah, suhu gas turun)
cd → pemampatan isotermal (volume gas berkurang, suhu gas tetap)
da → pemampatan adiabatis (volume gas berkurang, suhu gas naik)
Soal No. 10
Sejumlah gas ideal mengalami proses seperti gambar berikut.



Proses yang menggambarkan adiabatis dan isokhorik berturut-turut ditunjukkan pada nomor...(UN Fisika 2013)
A. 1 – 2 dan 3 – 4
B. 1 – 2 dan 4 – 5
C. 2 – 3 dan 1 – 2
D. 2 – 3 dan 1 – 2
E. 2 – 3 dan 3 – 4

Pembahasan
Adiabatis : proses dimana tidak ada kalor masuk atau keluar. Ciri garisnya melengkung curam. Seperti garis 2 - 3.

Isokhorik : proses pada volume tetap. Garisnya yang tegak lurus sumbu V. Bisa 5 - 1, juga 3 - 4.

Pilihan yang ada sesuai adiabatis dan isokhoris adalah 2 - 3 dan 3 - 4.

Soal No. 11



Suatu gas ideal mengalami proses siklus seperti pada gambar P − V di atas. Kerja yang dihasilkan pada proses siklus ini adalah....kilojoule.
A. 200
B. 400
C. 600
D. 800
E. 1000

Pembahasan
W = Usaha (kerja) = Luas kurva siklus = Luas bidang abcda
W = ab x bc
W = 2 x (2 x 105) = 400 kilojoule

Soal No. 12
Suatu pesawat pendingin Carnot mempunyai koefisien kinerja 6,5. Jika reservoir yang tinggi 27°C, maka reservoir yang bersuhu rendah adalah....
A. −5 °C
B. −8 °C
C. −10 °C
D. −12 °C
E. −13 °C
(Dari soal Soal UMPTN 1994)

Pembahasan
Data dari soal adalah:
Tt = 27°C = 27 + 273 = 300 K
Cp = 6,5
Tr = .....

Dari rumus koefisien performansi mesin atau pesawat pendingin:



Dimana
Cp = koefisien performansi
Tt = suhu tinggi (Kelvin)
Tr = suhu rendah (Kelvin)

Masuk datanya:

Soal No. 13
Sebuah mesin pendingin memiliki reservoir suhu rendah sebesar −15°C. Jika selisih suhu antara reservoir suhu tinggi dan suhu rendahnya sebesar 40°C, tentukan koefisien performansi mesin tersebut!

Pembahasan
Data mesin
Tr = − 15°C = (− 15 + 273) K = 258 K
Tt − Tr = 40°C
Cp =....



Soal No. 14
Sebuah kulkas memiliki suhu rendah − 13°C dan suhu tinggi 27°C. Jika kalor yang dipindahkan dari reservoir suhu rendah adalah 1300 joule, tentukan usaha yang diperlukan kulkas!

Pembahasan
Data mesin pendingin
Tr = − 13°C = (− 13 + 273) K = 260 K
Tt = 27°C = 300 K
Qr = 1300 j
W = ....

Rumus koefisien performansi jika diketahui usaha dan kalor



Dimana
W = usaha yang diperlukan untuk memindahkan kalor dari suhu rendah
Qr = kalor yang dipindahkan dari suhu rendah

Sehingga jika digabung dengan rumus dari no sebelumnya diperoleh:

TIGA CARA PERPINDAHAN KALOR

Kalor adalah salah satu bentuk energy yang dapat berpindah apabila terdapat perbedaan suhu. Secara alami kalor berpindah dari zat yang suhunya tinggi ke zat yang suhunya rendah. Ada tiga cara perpindahan kalor , yaitu konduksi, konveksi, dan radiasi.

Berbagai fenomena alam terjadi karena proses perpindahan kalor dan beberapa teknologi diciptakan berdasarkan konsep perpindahan kalor juga.

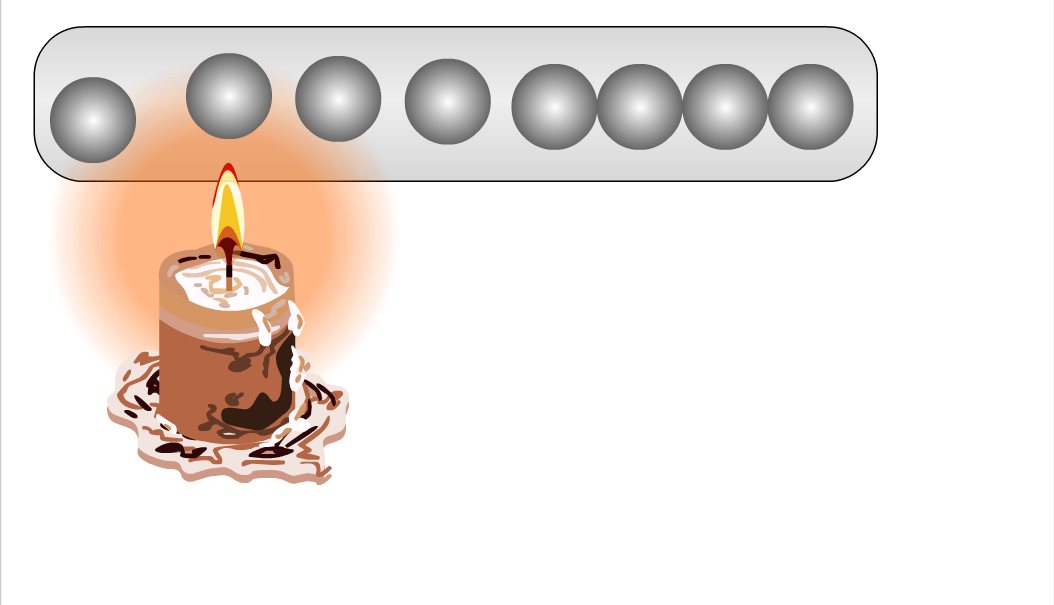

1. KONDUKSI Konduksi adalah perpindahan kalor  tanpa  diiikuti oleh partikel-partikel  zat. Dan perpindahan panas ini hanya terjadi pada zat padat. Namun demikian, tidak semua zat padat dapat menghantarkan panas dengan baik. Zat yang dapat menghantarkan panas dengan baik disebut konduktor Zat yang tidak dapat menghantarkan panas dengan baik disebut isolator

 2. KONVEKSI Konveksi  adalah perpindahan kalor  dengan diikuti oleh perpindahan partikel-partikel zat. Perpindahan panas ini mengakibatkan adanya aliran zat, oleh karena itu perpindahan panas ini hanya terjadi dalam zat alir (fluida). Zat dapat mengalir karena terjadi perbedaan massa jenis zat. Terjadinya angin darat maupun laut adalah akibat dari adanya perpindahan panas secara konveksi.

 3. RADIASI Radiasi adalah perpindahan kalor  melalui  pancaran cahaya dalam bentuk pancaran gelombang EM. Perpindahan panas seperti ini tidak memerlukan zat perantara. Radiasi adalah pancaran, kebalikannya adalah penyerapan. Pemancar yang baik adalah penyerap energi yang baik pula. Warna hitam adalah pemancar yang baik. Sedangkan warna putih adalah pemancar yang buruk. Copy and WIN : http://bit.ly/copynwin Copy and WIN : http://bit.ly/copynwin

Copy and WIN : http://bit.ly/copynwin

Hukum I Termodinamika dan Konsekuensi nya

Hukum pertama termodinamika adalah suatu pernyataan mengenai hukum universal dari kekekalan energi dan mengidentifikasikan perpindahan panas sebagai suatu bentuk perpindahan energi. Pernyataan paling umum dari hukum pertamatermodinamika ini berbunyi:

“

Kenaikan energi internal dari suatu sistem termodinamika sebanding dengan jumlah energi panas yang ditambahkan ke dalam sistem dikurangi dengan kerja yang dilakukan oleh sistem terhadap lingkungannya.

”

Pondasi hukum ini pertama kali diletakkan oleh James Prescott Joule yang melalui eksperimen-eksperimennya berhasil menyimpulkan bahwa panas dan kerja saling dapat dikonversikan. Pernyataan eksplisit pertama diberikan oleh Rudolf Clausius pada1850: "Terdapat suatu fungsi keadaan E, yang disebut 'energi', yang diferensialnya sama dengan jumlah kerja yang dipertukarkan dengan lingkungannya pada suatu proses adiabatik."

Air Conditioner Pada Ruangan Pendingin (AC)

Gambar Skema Aliran Udara pada Air Conditioner (AC)

Terlihat pada gambar bahwa dalam ruangan (indoor) terdapat evaporator, sedangkan di luar ruangan terdapat kompresor, kondenser, dan katup ekspansi. Hal ini dimaksudkan agar dalam ruangan hanya terdapat bagian dingin saja (evaporator) sehingga komponen lainnya tidak menjadi sumber panas dalam ruangan

Dalam ruangan

Sumber panas dalam ruangan terdiri dari beban internal dan eksternal. Beban internal antara lain: manusia di dalam ruangan, alat-alat elektronik, lampu, dll. Sedangkan beban eksternal berasal dari perpindahan panas dari luar ke dalam (perambatan panas pada dinding, jendela, dll). Sumber panas inilah yang menyebabkan udara di dalam ruangan menjadi lebih panas.

Evaporator yang bersuhu rendah (dingin) diletakkan di dalam ruangan agar dapat mendinginkan ruangan. Udara ruangan yang tadinya tidak dingin dialirkan melalui kisi-kisi evaporator sehingga terjadilah perpindahan kalor dari udara ke evaporator yang menyebabkan udara menjadi lebih dingin. Udara dingin ini kemudian dialirkan ke ruangan. Udara dingin ini kemudian menerima kalor dari sumber panas (eksternal dan internal) sehingga udara dingin tersebut menjadi tidak sedingin seperti sebelumnya. Udara yang tidak sedingin sebelumnya ini kembali dialirkan ke kisi-kisi evaporator untuk didinginkan dan dialirkan ke ruangan lagi. Begitu seterusnya sehingga udara dalam ruangan tetap terjaga pada kondisini yang diinginkan.

Luar Ruangan

Di luar ruangan merupakan lingkungan yang udaranya tidak dikondisikan menjadi lebih dingin. Oleh karena itu bagian panas dari Siklus Refrigerasi diletakkan diluar ruangan.

Kondenser merupakan bagian siklus refrigerasi yang butuh membuang panas. Perpindahan panas terjadi dari kondenser ke udara lingkungan. Udara luar yang temperaturnya lebih rendah dari pada kondenser dialirkan melalui kisi-kisi kondenser. Di sinilah terjadi perpindahan panas dari kondenser ke udara lingkungan sehingga kondenser dapat melakukan fungsinya yaitu mengembunkan refrigeran.
